Тепловой насос вода-вода: принцип действия, виды, особенности обустройства

Тепловой насос вода-вода – это сложное техническое устройство, которое позволяет использовать теплоту из окружающей среды для обогрева помещений. Экологичность и энергоэффективность делают его все более популярным выбором для инженеров и владельцев домов. Принцип работы теплового насоса вода-вода основан на использовании теплового движения распределенного в почве, грунте, водоемах или воде, сточных трубах.

В основе работы теплового насоса вода-вода лежит цикл обратимой термодинамики. Он состоит из четырех основных этапов: испарение, сжатие, конденсация и расширение. Испарение происходит в испарителе, где хладагент превращается в пар при низком давлении и поглощает тепло. Затем пар поступает в компрессор, где подвергается сжатию и становится горячим. После этого он попадает в конденсатор, где отдаёт накопленное тепло в тепловую среду. Наконец, охлажденный хладагент проходит через устройство расширения и возвращается в испаритель для нового цикла.

Тепловые насосы вода-вода бывают разных видов, в зависимости от способа использования источников тепла и применяемых технологий. Существуют насосы с горизонтальными и вертикальными землеоткрывателями, насосы с открытыми и закрытыми контурами грунта, а также насосы с системой из отдельных скважин для подачи и отвода воды. В итоге выбор конкретной конструкции теплового насоса вода-вода зависит от геологических, гидрогеологических и теплотехнических условий на данной территории.

Особенности обустройства теплового насоса вода-вода включают в себя выбор оптимальной мощности, правильное подбор компонентов системы, комфортное управление и регулирование работы, а также учет особенностей местного климата и правовых норм. Для эффективной работы теплового насоса вода-вода необходимо также провести контроль качества воды и обеспечить регулярное обслуживание системы. Важно помнить, что правильное использование и поддержка теплового насоса вода-вода позволяют значительно сэкономить на обслуживании и получать максимальную выгоду от экологически чистого и энергоэффективного источника тепла.

Содержание

Тепловой насос вода-вода: принцип действия, виды, особенности обустройства

Основной элемент теплового насоса вода-вода – это теплообменник, который обеспечивает теплообмен между источником тепла и системой отопления. В зависимости от конкретной модели насоса, теплообменник может быть выполнен в виде спирали или пластины.

Тепловые насосы вода-вода делятся на несколько типов в зависимости от используемого носителя тепла:

Геотермальные тепловые насосы – используют тепло земли в качестве источника энергии. Они погружаются в грунт на глубину, где температура остаётся стабильной круглый год. Такие насосы наиболее эффективны, но требуют дополнительных затрат на прокладку коллекторов.
Акватермальные тепловые насосы – используют в качестве источника тепла воду из озер, рек или колодцев. Такие насосы позволяют извлекать тепло из стоячей или течущей воды, что делает их универсальными вариантами для различных климатических условий.
Фриготермальные тепловые насосы – используют холодильное оборудование для извлечения тепла из воздуха. Такие насосы обладают высокой мобильностью, но их эффективность зависит от температуры окружающего воздуха, что делает их менее эффективными в холодных регионах.

Тепловые насосы вода-вода позволяют существенно снизить затраты на отопление и горячую воду, а также создать комфортное и экологически чистое общественное и жилое пространство. Они являются перспективным направлением в области энергосбережения и повышения энергетической эффективности.

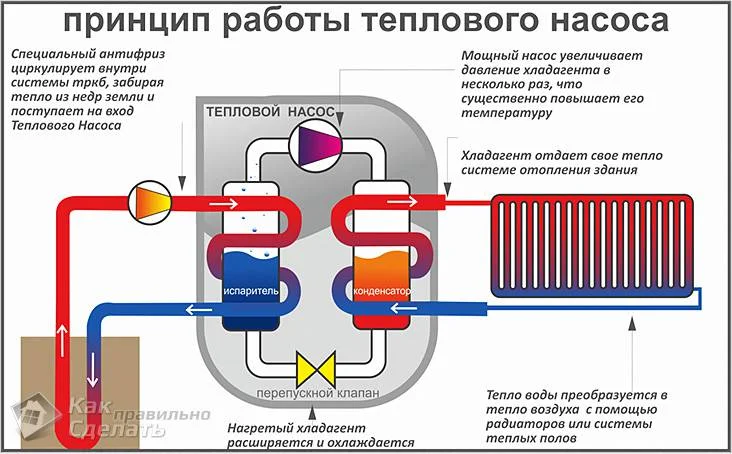

Принцип действия теплового насоса вода-вода

Основными элементами теплового насоса вода-вода являются компрессор, испаритель, конденсатор, регуляторы давления и система циркуляции теплоносителя. Во время работы, тепловой насос извлекает тепло из земли или воды в испарителе. Затем, при помощи компрессора, полученное тепло сжимается, увеличивая его температуру.

Следующим шагом является конденсация полученного сжатого газа в конденсаторе. В результате этого процесса тепло передается в систему отопления или горячего водоснабжения. После передачи тепла и охлаждения газа, он снова возвращается в состояние низкого давления и температуры и возвращается в испаритель для повторного цикла.

1. Испаритель	Осуществляет извлечение тепла из окружающей среды (земли или воды).
2. Компрессор	Увеличивает давление и температуру полученного тепла.
3. Конденсатор	Передает нагретый теплоноситель в систему отопления или горячего водоснабжения.
4. Регуляторы давления	Контролируют давление и обеспечивают оптимальные условия работы.
5. Система циркуляции теплоносителя	Обеспечивает перемещение теплоносителя по всему тепловому насосу.

Тепловой насос вода-вода является одним из самых эффективных и экологически чистых способов обогрева. Он позволяет сэкономить затраты на энергию, используя бесплатные источники тепла, такие как земля или подземные воды. Кроме того, такой насос позволяет уменьшить вредные выбросы в атмосферу и снизить негативное воздействие на окружающую среду.

Извлечение тепла из земли

Извлечение тепла из земли происходит с помощью землеобменника – специального элемента теплового насоса, который заложен в землю на определенной глубине. Землеобменник состоит из трубок или трубопроводов, через которые циркулирует жидкость – теплоноситель. Когда насос начинает работать, теплоноситель поступает в землеобменник, где происходит теплообмен с окружающей почвой.

Тепло передается от почвы к жидкости, и она нагревается. Затем нагретая жидкость возвращается обратно в насос, где происходит дальнейший процесс конвертации тепла. Таким образом, тепло насос использует энергию, содержащуюся в почве, и переносит ее в систему отопления или горячего водоснабжения.

Извлечение тепла из земли – это эффективный и экологически чистый способ обеспечения отопления и горячего водоснабжения. В отличие от других источников энергии, таких как газ или уголь, земля является бесконечным источником тепла, который всегда доступен.

Процесс конвертации тепла

Принцип действия теплового насоса вода-вода основан на использовании теплоносителя, который циркулирует через замкнутую систему. При этом происходит изменение состояния теплоносителя, что позволяет ему поглощать и отдавать тепло в зависимости от нужд системы отопления.

Теплоноситель

Теплоноситель может быть представлен различными веществами, такими как вода или антифриз. Он циркулирует в системе и обеспечивает передачу тепла между источником тепла и системой отопления.

Процесс конвертации тепла начинается с извлечения тепла из источника, который может быть землей, водой или воздухом. Теплоноситель поглощает тепло из окружающей среды и переносит его в тепловой насос.

Компрессия и конденсация

Внутри теплового насоса теплоноситель подвергается компрессии, то есть его давление повышается. При этом происходит сжатие тепла, что позволяет увеличить его температуру.

Сжатый теплоноситель затем поступает в конденсатор, где его охлаждают. При снижении температуры теплоносителя происходит конденсация, то есть переход из газообразного состояния в жидкое. При этом происходит выделение тепла, которое передается системе отопления.

Расширение и испарение

После конденсации теплоноситель проходит через расширительный клапан, где его давление снижается. Это приводит к расширению теплоносителя и его испарению.

Испарение происходит при пониженном давлении и приводит к поглощению тепла из окружающей среды, что позволяет теплоносителю продолжить цикл и извлечь еще больше тепла.

После испарения теплоноситель снова возвращается в источник тепла для повторного извлечения тепла и продолжения цикла.

Таким образом, процесс конвертации тепла в тепловом насосе вода-вода позволяет эффективно использовать энергию окружающей среды для обеспечения системы отопления. Благодаря этому тепловые насосы становятся все более популярным выбором для энергоэффективного отопления.

Передача теплоносителя в систему отопления

Для управления и распределения теплоносителя в системе отопления обычно используются насосы и клапаны. Насосы обеспечивают циркуляцию теплоносителя по всей системе, обеспечивая постоянный поток тепла. Клапаны, в свою очередь, регулируют распределение тепла, позволяя поддерживать комфортную температуру в каждом помещении.

Основными элементами в системе передачи теплоносителя являются трубопроводы. Они должны быть правильно укладаны, чтобы минимизировать потери тепла и обеспечить равномерное распределение тепла по всей системе. Рекомендуется использовать термоизоляционные материалы, которые помогут сохранить тепло в трубах и предотвратить его рассеивание.

Элемент системы	Роль
Насосы	Обеспечивают циркуляцию теплоносителя по системе отопления
Клапаны	Регулируют распределение тепла в системе
Трубопроводы	Передают теплоноситель от теплового насоса к радиаторам или тепловым насосам
Термоизоляционные материалы	Помогают сохранить тепло в трубах и предотвратить его потери

Правильная организация передачи теплоносителя в системе отопления является важным шагом для обеспечения эффективной работы теплового насоса вода-вода. Это позволяет сохранить комфортный уровень температуры в помещении, снизить затраты на энергию и уменьшить негативное воздействие на окружающую среду.

Виды тепловых насосов вода-вода

Существует несколько видов тепловых насосов вода-вода:

Виды тепловых насосов вода-вода	Описание
Геотермальные тепловые насосы	Используют тепло, накопленное в земле, для обогрева и горячего водоснабжения. Предпочтительно использовать грунтовые системы теплообмена.
Акватермальные тепловые насосы	Используют тепло, извлеченное из водных источников, таких как реки, озера и подземные воды. Требуют наличия достаточного источника воды.
Фриготермальные тепловые насосы	Используют тепло, получаемое в результате процессов охлаждения или кондиционирования помещений. Такие насосы применяются в системах, где требуется как обогрев, так и охлаждение.

Каждый из этих видов тепловых насосов имеет свои особенности и преимущества. Геотермальные насосы наиболее эффективны для областей с достаточным количеством подземных вод, акватермальные насосы рекомендуются в местах с хорошо развитыми водными источниками, а фриготермальные насосы идеально подходят для помещений, где требуется как обогрев, так и охлаждение.

Выбор подходящего вида теплового насоса вода-вода зависит от условий эксплуатации, климатической зоны, а также особенностей конкретного помещения. Однако все тепловые насосы вода-вода являются экологически чистым и энергоэффективным решением, позволяющим значительно сэкономить на энергозатратах.

Геотермальные тепловые насосы

Принцип действия геотермального теплового насоса основан на извлечении тепла из грунта или воды, находящихся на большой глубине. Для этого используется тепловой коллектор, установленный в земле. Тепло передается в испаритель теплового насоса, где происходит испарение хладагента за счет полученного тепла. Затем пары хладагента попадают в компрессор, где возрастает их давление и температура. После этого они поступают в конденсатор, где происходит конденсация паров хладагента, и тепло передается теплоносителю системы отопления.

Геотермальные тепловые насосы обладают рядом преимуществ. Во-первых, они являются экологически чистым и энергоэффективным решением для отопления. Во-вторых, использование геотермальной энергии позволяет существенно снизить затраты на электроэнергию. В-третьих, такие насосы работают практически бесшумно, что весьма комфортно для жильцов.

Однако, установка геотермального теплового насоса требует хорошо организованной системы теплопроводности и наличия свободной площади для установки теплового коллектора. Также важным фактором является геологическая особенность местности, на которой планируется установка насоса.

9. Акватермальные тепловые насосы

Принцип действия акватермальных тепловых насосов заключается в том, что они извлекают тепло из окружающей воды с помощью специального оборудования и передают его в систему отопления или горячего водоснабжения. Основными компонентами акватермального теплового насоса являются компрессор, конденсатор, испаритель и расширительный клапан.

Одним из преимуществ акватермальных тепловых насосов является высокая эффективность и экономичность. Они позволяют значительно снизить затраты на отопление и горячее водоснабжение, так как тепло берется из источников, которые являются практически бесконечными.

Также акватермальные тепловые насосы экологически чистые, так как работают на электроэнергии и не выбрасывают вредных веществ в атмосферу. Они могут быть использованы как для отопления жилых домов, так и для обогрева коммерческих и промышленных объектов.

Однако использование акватермальных тепловых насосов требует наличия подходящего водного источника, что может быть проблематично в некоторых районах. Также важно правильно подобрать и установить оборудование, чтобы достичь максимальной эффективности работы системы.

Фриготермальные тепловые насосы

Внутри фриготермального теплового насоса находится компрессор, испаритель, конденсатор и расширитель. Процесс работы начинается с компрессора, который сжимает хладагент и повышает его давление. После этого хладагент проходит через конденсатор, где происходит процесс конвертации тепла.

Сжатый хладагент, уже находящийся в горячем состоянии, подается в испаритель, где он испаряется и поглощает тепло из окружающей среды. Затем испаренный хладагент проходит через расширитель, где его давление понижается и температура снижается.

Охлажденный хладагент подается в конденсатор, где он отдает тепло системе отопления. Таким образом, фриготермальные тепловые насосы позволяют осуществлять обратное превращение тепла, используя процесс обратного холодильника.

Фриготермальные тепловые насосы могут быть установлены как в частных домах, так и в коммерческих зданиях. Они являются эффективными и экологически чистыми системами отопления, так как используют для работы тепло, которое в противном случае было бы потеряно.

Эти насосы также имеют низкий уровень шума и могут быть установлены как наружные, так и внутренние единицы. Фриготермальные тепловые насосы обеспечивают экономичное и эффективное отопление, поэтому они пользуются все большей популярностью среди владельцев жилья и предприятий.
