Манометры для измерения давления газа: обзор видов измерителей и их устройство

Манометры – это приборы, предназначенные для измерения давления газа. Они широко применяются в различных отраслях промышленности, научных исследований и бытовых условиях. Манометры обеспечивают надежное и точное измерение давления и позволяют контролировать состояние рабочих систем.

Существует множество видов манометров, различающихся по принципу работы и устройству. Однако, все они имеют общие особенности. Главным элементом манометра является упругий элемент, который подвергается воздействию давления газа и изменяет свою форму или размеры. Это позволяет переводить механическое давление газа в электрический сигнал, который затем может быть отображен на шкале манометра или передан на приемник информации.

В зависимости от устройства упругих элементов манометры делятся на различные типы. Например, в стандартных манометрах применяются пластинчатые или трубчатые упругие элементы. Пластинчатые манометры особенно эффективны для измерения низкого давления, тогда как трубчатые манометры подходят для измерения высокого давления.

В данной статье мы рассмотрим различные виды манометров, их особенности и применение. Мы также расскажем о принципе работы упругих элементов и их устройстве. Познакомившись с основами манометров для измерения давления газа, вы сможете выбрать наиболее подходящий тип манометра для своих нужд и применения.

Виды и устройство манометров для измерения давления газа

Манометры для измерения давления газа представляют собой инструменты, которые используются для контроля и измерения давления газообразных сред. В зависимости от принципа работы и конструкции, существует несколько видов манометров.

Барометры – это манометры, которые применяются для измерения атмосферного давления. Они основаны на принципе, что высота ртути в подвесном ртутном манометре зависит от атмосферного давления. Барометры позволяют определить изменения в атмосферном давлении, которые могут быть связаны с изменением погоды.

Ртутные манометры – это самые точные инструменты для измерения давления газа. Они используются в процессах, требующих высокой точности измерений, например, в научных исследованиях, лабораториях и техническом обслуживании промышленного оборудования. Основой работы ртутных манометров является выравнивание давления ртути в уровневых колонках с давлением газа. Ртуть демонстрирует разницу в давлениях.

Мембранные манометры – это манометры, использующие тонкую мембрану в качестве измерительного элемента. При воздействии давления газа на мембрану, она деформируется и таким образом на манометре можно определить разницу между атмосферным и измеряемым давлением газа. Мембранные манометры обладают высокой точностью и широким диапазоном измерений, поэтому они наиболее популярны в индустрии.

Пружинные манометры – это манометры, использующие пружину в качестве измерительного элемента. Пружина деформируется под воздействием давления газа, и эта деформация отображается на шкале манометра. Такие манометры обладают небольшой точностью и не рекомендуются для измерений с высокой точностью, однако они надежны и просты в использовании.

Электронные манометры – это современные манометры, которые используют электронные сенсоры для измерения давления газа. Они обладают высокой точностью и удобством использования, так как результаты измерений могут быть отображены на цифровом дисплее. Электронные манометры широко используются в автомобильной промышленности, пневматических системах и других сферах промышленности.

Все эти виды манометров имеют свои преимущества и недостатки и могут быть применены в различных сферах. Выбор манометра зависит от требуемой точности измерений, условий эксплуатации и целей использования.

Вакуумные манометры

Вакуумные манометры предназначены для измерения атмосферного давления насквозь твердого или пластинчатого элемента, который деформируется под воздействием разницы давления.

Вакуумные манометры имеют различные типы и устройства. Один из наиболее распространенных видов – мембранный вакуумный манометр. Он состоит из тонкой металлической мембраны, которая прогибается при разном давлении с обеих сторон. Такой манометр способен измерять как положительные, так и отрицательные давления.

Другим типом вакуумных манометров является барометрический вакуумный манометр. Он основан на принципе атмосферного давления, которое измеряется с использованием ртутной колонки. Ртуть поднимается или опускается в трубке под воздействием атмосферного давления.

Еще одним известным типом вакуумных манометров является термоэлектрический манометр. Он измеряет разницу в тепловой энергии между разными материалами, которые находятся под воздействием разницы давления. Термопара, соединенная с источником нагрева и соединенная с охлаждающим элементом, создает тепловую разницу в зависимости от давления.

Вакуумные манометры широко применяются в различных областях, включая промышленность, научные исследования и медицину. Они позволяют точно измерять давление газа и контролировать его уровень в системе.

Принцип работы вакуумных манометров

Принцип работы вакуумных манометров

Наиболее распространенным типом вакуумных манометров является термоманометр. Он базируется на тепловом эффекте, который происходит в результате взаимодействия газа с подогреваемым рабочим элементом. Когда газ заходит в контакт с рабочим элементом, происходит его нагрев или охлаждение в зависимости от давления. Таким образом, путем измерения изменения температуры рабочего элемента можно определить давление газа в вакуумной системе.

Другим распространенным типом вакуумных манометров является мембранный манометр. Он основан на использовании гибкой мембраны, которая деформируется под воздействием давления газа. Изменение формы мембраны регистрируется с помощью датчика, который преобразует механическую деформацию в электрический сигнал. Затем этот сигнал обрабатывается и отображается на цифровом или аналоговом дисплее.

Популярные статьи  Почему автоподжиг газовой плиты постоянно щелкает и срабатывает при включении - основные причины и эффективные методы устранения поломки

Также существуют и другие типы вакуумных манометров, такие как жидкостные манометры, пирометры и др. Все они работают на основе различных физических принципов и имеют свои особенности использования.

Вакуумные манометры широко применяются в различных областях, где требуется точное измерение давления газа в вакуумных системах. Они являются незаменимым инструментом для контроля процессов в физико-химической промышленности, а также в автомобильной, медицинской и других отраслях.

Типы вакуумных манометров

Существует несколько типов вакуумных манометров:

1. Мембранный манометр – данный тип манометра основан на использовании деформации мембраны под воздействием давления. Мембранный манометр имеет простую конструкцию и небольшие габариты, что обеспечивает его удобство в использовании. Он позволяет измерить давление в пределах отличных от нуля значений.

2. Термометрический манометр – это прибор, основанный на измерении изменения температуры газа или пара. Термометрический манометр особенно хорошо подходит для измерения низких давлений, так как тепловое давление газа в вакуумных условиях достаточно близко к нулю.

3. Ионизационный манометр – данный тип манометра принципиально отличается от других, так как он измеряет давление газа по количеству ионов, образующихся при его электрическом ионизации. Ионизационные манометры широко используются в научных исследованиях, особенно при работе с высоким вакуумом.

4. Диафрагменный манометр – это прибор, основанный на использовании деформации диафрагмы под воздействием давления. Диафрагменные манометры могут быть применены для измерения низких, средних и высоких давлений.

Каждый тип вакуумных манометров имеет свои преимущества и недостатки, поэтому выбор подходящего типа манометра зависит от конкретной ситуации и требований.

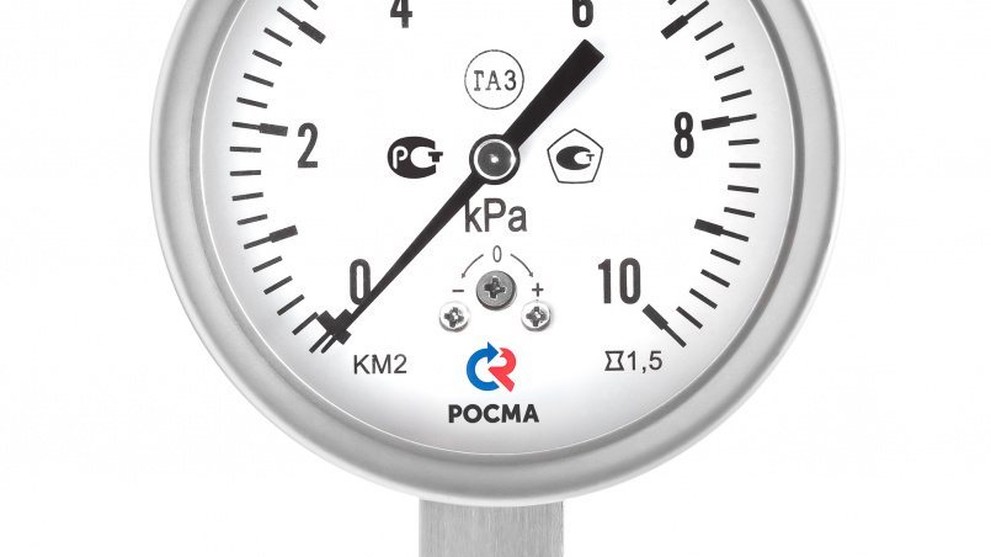

Механические манометры

Основой механического манометра является упругий элемент, такой как спиральная пружина или мембрана, который подвергается деформации под воздействием давления газа. Давление газа вызывает механическое перемещение упругого элемента, и эта деформация измеряется и отображается на шкале манометра.

Одним из наиболее распространенных типов механических манометров является штоковый манометр. Он состоит из вертикального штока, который поднимается или опускается под воздействием давления газа. Штоковые манометры могут быть сжимаемыми или жесткими, в зависимости от конструкции упругого элемента.

Другим типом механического манометра является диафрагменный манометр. В таких манометрах используется тонкая металлическая мембрана, которая деформируется под давлением газа. Диафрагменные манометры обычно компактные и могут быть использованы для измерения как низкого, так и высокого давления.

Однако механические манометры обладают некоторыми ограничениями. Они могут быть чувствительны к температурным изменениям и вибрации, и их точность может быть ограничена. Все это следует учитывать при выборе манометра для конкретного приложения.

Устройство механических манометров

Основными частями механического манометра являются:

1. Измерительная система: это основной элемент манометра, который преобразует давление газа в механическое движение. В зависимости от конструкции манометра, измерительная система может быть представлена в виде пружинного элемента, диафрагмы или мембраны.

2. Механический механизм: предназначен для передачи и усиления механического движения от измерительной системы к указателю манометра или измерительному устройству. Он может состоять из зубчатой передачи, рычагов или других механизмов передачи движения.

3. Шкала: на шкале манометра отображается значение давления газа. Шкала может быть линейной, круговой или других форматов. На шкале могут быть указаны значения давления в различных единицах измерения, таких как килопаскали, бары или фунты на квадратный дюйм.

4. Корпус: служит для защиты механических частей манометра и обеспечивает крепление манометра к объекту, на котором производится измерение давления.

Механические манометры обладают рядом преимуществ, таких как устойчивость к изменениям температуры и влажности, а также возможность непрерывного измерения давления. Однако они также имеют некоторые недостатки, такие как ограниченный диапазон измеряемых значений и возможность возникновения погрешностей из-за износа механических элементов.

Важно выбирать механический манометр с учетом требуемых параметров измерения, таких как диапазон измеряемых значений, точность и надежность. Правильное обслуживание и калибровка манометра также важны для поддержания его работоспособности и точности измерений.

Преимущества и недостатки механических манометров

Преимущества и недостатки механических манометров

Преимущества:

Простота использования: Механические манометры легки в использовании и не требуют сложной настройки или калибровки. Они имеют простую конструкцию, которая обеспечивает надежное измерение давления газа.

Надежность: Механические манометры изготовлены из прочных материалов, таких как сталь или латунь. Они устойчивы к внешним воздействиям, ударам и вибрациям, что обеспечивает их долгий срок службы.

Широкий диапазон измерений: Механические манометры могут измерять давление газа в широком диапазоне значений. Они доступны в различных диапазонах измерений, что позволяет выбрать подходящий манометр для конкретных условий.

Недостатки:

Ограниченная точность: Механические манометры имеют определенную погрешность измерений, которая может быть причиной неточных результатов. Для получения более точных измерений могут потребоваться более точные и дорогостоящие виды манометров.

Влияние внешних факторов: Механические манометры могут быть подвержены воздействию внешних факторов, таких как сильные вибрации или экстремальные температуры. Это может негативно сказаться на точности измерений и требовать дополнительной калибровки.

Популярные статьи  Опасность греться газовой плитой – пожары, отравление угарным газом, повышенный риск взрыва - какие опасности таит в себе использование газовой плиты для отопления помещения?

Ограниченные функциональные возможности: Механические манометры обычно предназначены только для измерения давления газа и не обладают дополнительными функциями, такими как запись данных или автоматическая регулировка давления.

Несмотря на некоторые недостатки, механические манометры остаются популярным выбором для измерения давления газа благодаря своей простоте, надежности и доступной цене.

Датчиковые манометры

Термальные датчиковые манометры используют свойство газа расширяться при повышении температуры. В этих манометрах присутствует нагревательный элемент, который нагревает газ, и датчик, который измеряет изменение температуры. Путем анализа этих данных, такой манометр может определить давление газа.

Электромеханические датчиковые манометры используют принцип работы пьезоэлемента или пружинного элемента. Пьезоэлемент приложен к металлической пластине, которая под воздействием давления газа изменяет свою форму и создает электрический сигнал. Пружинный элемент, напротив, использует упругость пружины для измерения давления газа. С помощью различных механизмов и преобразователей электромеханический датчик может преобразовать полученные данные в понятный человеку вид.

Электронные датчиковые манометры – самые современные измерительные приборы. Они используют электрические схемы и датчики для измерения давления газа. Электронные манометры обычно имеют больший диапазон измерений и более высокую точность по сравнению с термальными и электромеханическими манометрами. Они также могут снабжаться различными функциями, например, отображением результатов измерения на дисплее или возможностью передачи данных на компьютер.

В общем, датчиковые манометры представляют собой современные и эффективные приборы для измерения давления газа. В зависимости от потребностей и бюджета, можно выбрать подходящий тип манометра для конкретной задачи.

Принцип работы датчиковых манометров

Основной элемент датчикового манометра – это датчик, который может быть выполнен различными способами, включая использование пьезорезистивного эффекта, пьезоэлектрических материалов, тензодатчиков или пьезокристаллов. Датчик реагирует на изменение давления газа и генерирует соответствующий сигнал.

Пьезорезистивные датчики основаны на принципе, согласно которому изменение давления вызывает изменение сопротивления в полупроводниковых материалах. Пьезоэлектрические датчики используют материалы, способные генерировать электрическое напряжение при механическом деформации. Тензодатчики измеряют изменение сопротивления в результате деформации растяжения или сжатия различных материалов. Пьезокристаллы генерируют электрическую энергию при механическом воздействии с помощью пьезоэлектрического эффекта.

Полученный от датчика сигнал затем обрабатывается и конвертируется с помощью электроники в единицы измерения давления, такие как паскали, бары или миллиметры ртутного столба. Этот сигнал затем передается на индикатор, который может быть представлен в виде аналогового или цифрового дисплея.

Важно отметить, что датчиковые манометры обычно имеют высокую точность и надежность измерений. Они широко применяются в различных отраслях, включая промышленность, научные исследования, медицину и автомобильную промышленность.

Применение датчиковых манометров

Датчиковые манометры широко применяются в различных отраслях промышленности для измерения давления газа. Они обладают высокой точностью и надежностью, что позволяет использовать их в самых требовательных условиях. Вот некоторые из областей, где применяются датчиковые манометры:

Нефтегазовая промышленность:

В нефтегазовой промышленности датчиковые манометры используются для контроля давления в различных узлах процесса добычи и транспортировки газа. Они помогают операторам мониторить и контролировать рабочее давление, что способствует безопасному и эффективному функционированию системы.

Автомобильная промышленность:

В автомобильной промышленности датчиковые манометры используются для измерения давления в топливной системе, системе кондиционирования воздуха и других системах автомобиля. Они позволяют диагностировать и устранять проблемы с давлением, что повышает надежность и безопасность транспортного средства.

Пищевая промышленность:

В пищевой промышленности датчиковые манометры используются для контроля давления в процессе производства пищевых продуктов. Они помогают обеспечить безопасность продуктов питания и поддерживать оптимальные условия производства.

Строительная промышленность:

В строительной промышленности датчиковые манометры используются для измерения давления в системах отопления, вентиляции и кондиционирования воздуха. Они позволяют поддерживать комфортные условия в здании и обеспечивают эффективное использование энергии.

Это только некоторые примеры применения датчиковых манометров. Они также используются в химической промышленности, водоочистке, энергетике и других отраслях. Благодаря своей надежности и точности, они стали незаменимым инструментом для контроля и измерения давления газа в различных сферах деятельности.

Электронные манометры

Электронные манометры представляют собой современное устройство для измерения давления газа. Они основаны на использовании электрических датчиков, которые преобразуют давление в электрический сигнал, который затем отображается на дисплее. Этот вид манометров отличается высокой точностью и надежностью измерений.

Одним из преимуществ электронных манометров является их способность проводить измерения в широком диапазоне давлений – от низкого до очень высокого. Кроме того, электронные манометры могут обладать различными дополнительными функциями, такими как запись и хранение данных, автоматическое отключение и т.д.

Устройство электронного манометра включает в себя датчик давления, который обычно представляет собой полупроводниковый элемент, такой как тензорезистор или пьезорезистор. Датчик давления измеряет изменения силы, вызванные давлением газа, и генерирует соответствующий электрический сигнал.

Полученный сигнал затем обрабатывается электронными компонентами, включая усилители и аналогово-цифровой преобразователь (АЦП), который преобразует аналоговый сигнал в цифровой для отображения на дисплее. Дисплей может быть представлен в формате жидкокристаллического дисплея (ЖКД) или светодиодного дисплея (СИД).

Электронные манометры обычно имеют компактный размер и легкий вес, что делает их удобными для использования в различных сферах, включая промышленность, науку и домашнее использование. Они также обладают высокой степенью точности, что делает их непременным инструментом для профессиональных и повседневных измерений давления газа.

Популярные статьи  Как правильно перенести газовый счетчик - необходимые шаги и требования к переносу прибора учета

Особенности работы электронных манометров

Электронные манометры представляют собой современные устройства, которые используют электронные сенсоры для измерения давления газа. Они отличаются от традиционных механических манометров своей точностью, надежностью и удобством использования.

Одной из особенностей работы электронных манометров является возможность измерения различных параметров давления, таких как абсолютное давление, избыточное давление и дифференциальное давление. Это позволяет применять электронные манометры в различных отраслях промышленности, на медицинском оборудовании и в научных исследованиях.

Электронные манометры обычно имеют цифровые дисплеи, на которых отображается измеряемое значение давления. Это обеспечивает легкость чтения данных и повышает точность измерений. Кроме того, многие модели электронных манометров имеют возможность записи и передачи данных на компьютер или другие устройства для дальнейшего анализа.

Также стоит отметить, что электронные манометры, в отличие от механических, обычно не требуют регулярной калибровки. Они обладают высокой стабильностью измерений и позволяют сохранять свою точность на протяжении длительного времени. Однако, для достижения максимальной точности, рекомендуется проводить периодическую проверку и калибровку электронных манометров.

Электронные манометры также имеют ряд преимуществ в сравнении с традиционными механическими манометрами. Во-первых, они обычно более компактные и легкие, что облегчает их транспортировку и установку. Во-вторых, электронные манометры позволяют автоматизировать процесс измерения давления и управления им, что повышает эффективность и безопасность работы.

Преимущества электронных манометров

Преимущества электронных манометров

1. Высокая точность измерений. Электронные манометры обладают высокой точностью измерений, что позволяет получать более точные значения давления газа. Это особенно важно в технических и промышленных системах, где даже небольшое отклонение может привести к серьезным последствиям.

2. Широкий диапазон измерений. Электронные манометры могут измерять давление газа в широком диапазоне значений. Они могут работать как с низкими, так и с высокими значениями давления, что делает их универсальными приборами для различных задач.

3. Удобство использования. Электронные манометры обычно имеют компактный дизайн и простую навигацию по меню. Они могут обладать различными функциями, такими как автоматическая коррекция ошибок, память для хранения измерений и возможность подключения к компьютеру или другим устройствам.

4. Долговечность и надежность. Электронные манометры обладают высокой степенью надежности и долговечности. Их конструкция и качество материалов позволяют им работать в различных условиях и выдерживать воздействие вибрации, ударов и экстремальных температур.

5. Возможность автоматизации и интеграции. Электронные манометры могут быть легко интегрированы в автоматизированные системы мониторинга и контроля процессов. Они могут передавать данные о давлении газа на компьютер или другие устройства, что позволяет оперативно анализировать и контролировать работу системы.

В целом, электронные манометры представляют собой современное и эффективное решение для измерения давления газа в различных областях применения. Их преимущества делают их незаменимыми инструментами для контроля и обеспечения безопасности технических систем.

Индукционные манометры

Устройство индукционного манометра включает в себя контейнер, заполненный газом, и две спиральные катушки, расположенные вокруг этого контейнера. Когда газ оказывает давление на контейнер, он вызывает изменение электрического сопротивления в спиральных катушках. Это изменение сопротивления можно измерить с помощью электронных схем и преобразовать в единицы давления.

Преимущества индукционных манометров:

  • Высокая точность измерения давления.
  • Широкий диапазон измеряемых значений.
  • Стабильность и надежность работы.
  • Минимальная погрешность измерений.

Применение индукционных манометров:

Индукционные манометры находят применение в различных отраслях промышленности и научных исследованиях. Они широко используются в нефтегазовой, химической и пищевой промышленности, а также в медицинских учреждениях и научных лабораториях.

Индукционные манометры являются надежными и точными приборами для измерения давления газа. Они позволяют получить аккуратные и достоверные данные о давлении в системе, что делает их незаменимыми во многих отраслях промышленности и научных исследованиях.
