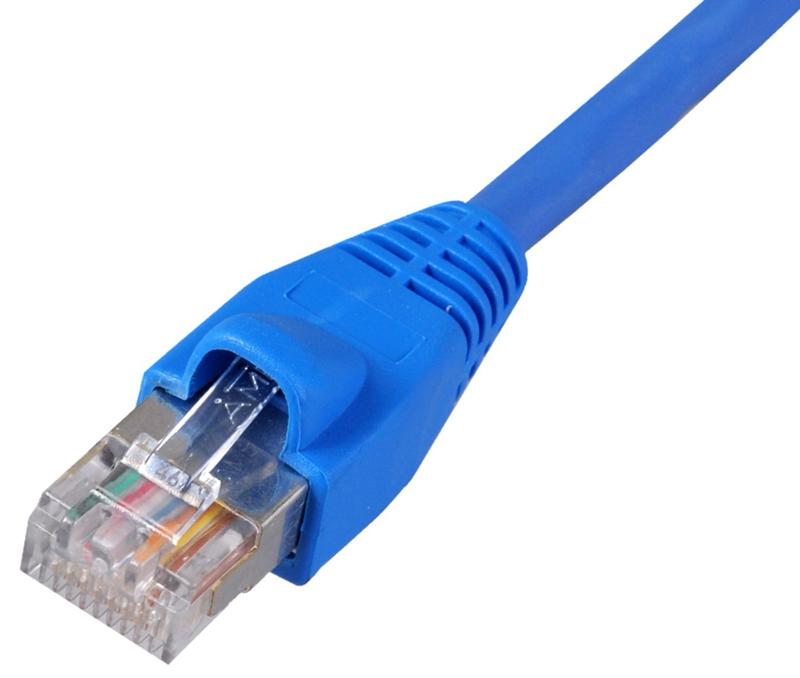

Как самостоятельно обжать интернет кабель RJ-45: пошаговая инструкция и варианты обжима

Обжимка интернет-кабеля RJ-45 – это крайне важный этап в процессе создания домашней или офисной сети. Корректное обжатие проводов RJ-45 гарантирует надежное соединение между компьютерами, маршрутизаторами и другими сетевыми устройствами. В этой статье мы познакомимся с шаг за шагом инструкцией по самостоятельной обжимке кабеля RJ-45, а также рассмотрим несколько вариантов обжимки.

Перед тем как приступать к обжимке кабеля RJ-45, необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся монтажный инструмент (кримпер), обжимные разъемы RJ-45, монтировочная доска и, конечно же, сам кабель, который вы собираетесь обжимать. Рекомендуется использовать специальный кабель для сетей Ethernet категории 5e или 6.

Приступая к самой обжимке, важно следовать точным инструкциям, чтобы создать надежное соединение. Первым шагом является обнажение необходимой длины проводов на каждом конце кабеля, примерно на 2-3 см. Затем необходимо аккуратно расположить провода в нужной последовательности внутри разъема RJ-45. Обычно последовательность цветов проводов следующая: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Как обжать интернет кабель RJ-45: пошаговая инструкция и варианты обжима

Для обжатия интернет-кабеля RJ-45 вам понадобятся следующие инструменты:

  • Клещи для обжимки
  • Кабельный нож
  • Отрезной нож
  • Тестер для проверки подключения

Последовательность обжимки RJ-45 кабеля:

  1. Отрежьте необходимый отрезок кабеля и с помощью кабельного ножа снимите наружную изоляцию, оставив при этом оплетку и экран не поврежденными.
  2. Разложите провода по нужным позициям в коннекторе RJ-45, расположив их в соответствии с порядком T568B или T568A (в зависимости от вашей сетевой инфраструктуры).
  3. Осторожно обрежьте провода плоским отрезным ножом, чтобы они равномерно выступали из коннектора.
  4. С помощью клещей для обжимки аккуратно сжимайте контакты на коннекторе, чтобы они хорошо сцепились с проводами. Убедитесь, что контакты плотно прилегают к проводам и не имеют отслоений.
  5. При помощи тестера проверьте подключение и соединение проводов. Убедитесь, что все провода правильно соединены и нет коротких замыканий.
  6. Повторите процесс для второго конца кабеля.
  7. Готово! Теперь ваш интернет-кабель RJ-45 готов к использованию.

Варианты обжима RJ-45 кабеля делятся на два основных типа: использование обычных коннекторов и использование модулей. Обычные коннекторы отличаются простотой использования и доступной ценой, но требуют более тщательной обработки проводов. Модули же, наоборот, облегчают процесс обжимки и делают его более надежным, но стоят дороже.

Выбор метода обжимки зависит от ваших предпочтений и требований к кабелю. Для уверенного и профессионального результата рекомендуется использовать качественные инструменты и следовать правильной последовательности обжимки.

Подготовка к обжатию кабеля

Перед тем, как приступить к обжатию интернет кабеля RJ-45, необходимо выполнить ряд подготовительных действий. Это позволит избежать ошибок и обеспечить качественное соединение.

1. Проверьте необходимый инструментарий:

  • Кабель UTP (Unshielded Twisted Pair) соответствующей категории (например, Cat5e или Cat6) и достаточной длины;
  • Разъемы RJ-45, совместимые с выбранным кабелем;
  • Прижимной инструмент (кримпер) для обжима разъемов;
  • Кабельный нож или кусачки для обрезания изоляции и проводников;
  • Тестер для проверки корректности обжима.
Популярные статьи  Подробные инструкции по сборке абажура для торшера своими руками - создаем прекрасное дополнение к интерьеру без лишних хлопот

2. Подготовьте кабель:

  • Очистите от изоляции конец кабеля на необходимую длину (обычно около 2 см), используя кабельный нож или кусачки;
  • Аккуратно разведите проводники в нужном порядке: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый;
  • Выровняйте проводники, убедившись, что они находятся на одной высоте и имеют примерно одинаковую длину.

3. Приготовьте разъем RJ-45:

  • Откройте разъем, демонтируя его с помощью отвертки или специального инструмента;
  • Вставьте проводники в разъем в нужном порядке, удостоверившись, что каждый проводник полностью вошел в свое отверстие;
  • Убедитесь в равномерном выступе проводников из разъема.

После выполнения этих подготовительных действий можно приступать к непосредственному обжатию кабеля, следуя инструкциям и выбрав подходящий способ обжима.

Выбор необходимых инструментов:

Для самостоятельной обжимки интернет кабеля RJ-45 вам понадобятся следующие инструменты:

1. Клещи для обжимки RJ-45 – это специальный инструмент, предназначенный для сжатия контактов и крепления их в разъеме. Клещи должны быть качественные и иметь регулируемый механизм для обеспечения правильного давления.

2. Разрезатель для кабеля или ножницы – понадобятся для обрезания оболочки кабеля и расположения проводников по необходимой длине.

3. Разделительные ножницы – предназначены для разделения проводников, когда нужно удалить часть оболочки.

4. Комплект пластиковых заглушек для RJ-45 разъемов – эти заглушки нужны для фиксации проводников в разъеме и предотвращения их перекручивания.

5. Инструмент для снятия изоляции проводников – может быть представлен специальным инструментом с крючком или простыми кусачками с острыми лезвиями. Он необходим для снятия изоляции с проводников.

6. Интернет-кабель RJ-45 – сам по себе является необходимым инструментом для обжимки. Он должен быть качественным и иметь правильную конструкцию, чтобы обеспечить стабильное соединение и передачу данных.

Убедитесь, что все инструменты в исправном состоянии, чтобы избежать непредвиденных проблем во время обжима кабеля.

Проведение первичной проверки кабеля:

Перед тем, как приступить к обжатию интернет кабеля RJ-45, рекомендуется провести первичную проверку его состояния. Это поможет исключить возможные проблемы в дальнейшем и обеспечить стабильное соединение.

Для проведения первичной проверки вам понадобится некоторый инструментарий. Вот основные инструменты, которые вам понадобятся:

1. Тестер кабеля.
2. Кабельный триммер или нож для разделки кабеля.
3. Отрыватель для разъема RJ-45.
4. Наждачная бумага для обработки провода.

Шаги первичной проверки кабеля следующие:

  1. Визуально проверьте внешний вид кабеля. Убедитесь, что кабель не имеет повреждений, перекрученных или перетянутых участков. Если вы заметили какие-либо повреждения, замените кабель новым.
  2. С помощью тестера проведите стандартный тест кабеля. Проверьте каждую жилу на наличие обрыва, короткого замыкания и связность. Если тестер показывает ошибки, отрежьте поврежденный конец кабеля и повторно проверьте.
  3. Обработайте концы кабеля. Примените наждачную бумагу к проводам для удаления изоляции и остатков проводника. Убедитесь, что провода обработаны равномерно и не имеют остроконечных краев.

После выполнения первичной проверки и подготовки кабеля, вы готовы приступить к самостоятельному обжиму интернет кабеля RJ-45.

Обжимка кабеля RJ-45: пошаговая инструкция

Шаг Описание
1 Подготовка материалов и инструментов: Инструмент для обжимки, отрезок кабеля RJ-45, RJ-45 разъем, нож, кусачки.
2 Подготовка кабеля: Отрежьте нужную длину кабеля и удалите внешнюю изоляцию примерно на 2 см. Расположите провода в порядке T568B или T568A, согласно необходимым стандартам.
3 Непосредственная обжимка: Вставьте провода в разъем RJ-45 в правильном порядке и прокалывайте их до конца разъема, чтобы проникнуть в изоляцию каждого провода, а также внутрь контактных пластин разъема.
4 Закрепление разъема: Отрежьте излишки проводов, проверьте правильность и надежность обжимки. Убедитесь, что провода не высовываются из разъема и не образуют замыкания.
5 Проверка кабеля: Проверьте созданное подключение с помощью тестера кабеля или проверки сетевого соединения.
Популярные статьи  Включить — не включить - потайной подопыт с таймером, узнай все секреты!

Следуя этой пошаговой инструкции, вы сможете успешно обжать кабель RJ-45 и создать надежное сетевое соединение. Важно помнить, что правильная обжимка кабеля является гарантией качественной передачи данных в сети.

Шаг 1: Подготовка кабеля:

Перед началом обжима интернет-кабеля RJ-45 необходимо подготовить его к работе. Это означает, что нужно точно знать, какие провода должны быть использованы для соединения и как их правильно расположить в разъеме. Для начала проверьте, что у вас есть все необходимые инструменты и материалы:

Инструменты: Материалы:
– Пассатижи для обжима – RJ-45 разъемы
– Кабельный нож – Кабель Cat5e или Cat6
– Разделительные ножницы – Обжимные заглушки
– Сетевой тестер – Отвертка
– Защитные перчатки – Электроизоляционная лента

Убедитесь, что длина кабеля достаточна для задачи. Если кабель слишком короткий, попробуйте найти более длинный. Если кабель слишком длинный, замерьте необходимую длину и отрежьте его, используя кабельный нож и разделительные ножницы, чтобы получить ровные и аккуратные края.

Шаг 2: Снятие оплетки и изоляции:

Чтобы обжать интернет-кабель RJ-45, первым шагом необходимо снять оплетку и изоляцию с конца кабеля. Для этого потребуется набор инструментов, включающий овальные или круглогубцы и нож для разделки кабеля.

1. Переплетите примерно 2-3 см оплетки на конце кабеля, чтобы она была плотно сжата.

2. С помощью овальных или круглогубцов аккуратно срежьте оплетку примерно на 2 см ниже переплетенной области.

3. Осторожно разделите оплетку пополам, раскрывая ее по бокам.

4. С помощью ножа для разделки кабеля осторожно срежьте изоляцию примерно на 2 см ниже оплетки.

5. После снятия изоляции вы увидите 8 отдельных проводов внутри кабеля. Они обычно имеют разные цвета и расположены в определенном порядке.

Теперь кабель готов к следующему этапу обжима. Не забывайте работать аккуратно и осторожно, чтобы не повредить провода или изоляцию.

Шаг 3: Правильное расположение проводников:

Шаг 3: Правильное расположение проводников:

Перед началом обжима кабеля RJ-45 необходимо расположить проводники в правильном порядке. Существует две основные схемы расположения проводников: T568A и T568B.

T568A: В этой схеме проводники располагаются следующим образом:

1 пара (оранжевый/белый оранжевый)

2 пара (зеленый/белый зеленый)

3 пара (голубой/белый голубой)

4 пара (коричневый/белый коричневый)

T568B: В этой схеме проводники располагаются следующим образом:

1 пара (зеленый/белый зеленый)

2 пара (оранжевый/белый оранжевый)

3 пара (голубой/белый голубой)

4 пара (коричневый/белый коричневый)

Для обжатия кабеля RJ-45 следует выбрать одну из схем (T568A или T568B) и строго следовать ей на протяжении всего процесса обжима.

Варианты обжима: чем отличаются и какой выбрать?

  • Полукрестовой обжим – это наиболее распространенный и универсальный способ обжима, который подходит для большинства современных кабелей. Он осуществляется с помощью специального инструмента – обжимной клеммы, которая прижимает провода и закрепляет их на контактном разъеме. Такой метод обжима обеспечивает надежное соединение и минимизирует возможность отслоения или обрыва контактов.
  • Крупнозернистый обжим – используется для обжима кабелей погружных, экранированных или имеющих толстую внешнюю оболочку. Он отличается от полукрестового обжима тем, что создает более надежное и прочное соединение, устойчивое к воздействию влаги и механическим нагрузкам. Крупнозернистый обжим выполняется с помощью специализированного инструмента – трещотки.
  • Обжим с разделкой – применяется для кабелей с малым количеством пар или когда необходимо часть проводов использовать для других целей. В этом случае провода разводятся вручную и накручиваются на контакты, после чего их закрепляют при помощи обжимной клеммы. Такой метод обжима требует больше времени и аккуратности, но позволяет максимально гибко использовать доступные провода.
Популярные статьи  Заземление электросети в частном доме на 220В - как установить контур заземления своими руками, выбрать подходящую схему и выполнить монтажные работы - практический гид для начинающих электриков

Выбор метода обжима зависит от конкретных требований и условий эксплуатации вашей сети. Если вы работаете с обычными неэкранированными кабелями, полукрестовой обжим будет оптимальным решением. В случае эксплуатации в тяжелых условиях или для специфических типов кабелей, крупнозернистый обжим или обжим с разделкой могут быть предпочтительными вариантами.

Важно понимать, что неверно обжатый кабель может привести к потере сигнала, помехам или ломкому соединению. Поэтому рекомендуется обратиться к специалистам или использовать профессиональное оборудование для обжима кабеля RJ-45, чтобы обеспечить надежное и стабильное подключение к сети.

Обжимка типа T568A

Для обжимки кабеля RJ-45 в соответствии с типом T568A необходимо следовать определенной последовательности действий:

Шаг 1: Отрежьте необходимую длину кабеля и удалите внешнюю оболочку на участке приблизительно на 2 сантиметра, оголив отдельные провода.

Шаг 2: Выпрямите провода и распределите их по порядку: белый-зеленый, зеленый, белый-оранжевый, синий, белый-синий, оранжевый, белый-коричневый, коричневый.

Шаг 3: Обрежьте кончики проводов так, чтобы они были ровными и одинаковой длины.

Шаг 4: Вставьте провода в коннектор RJ-45, убедившись, что они находятся в правильном порядке следования.

Примечание: Начиная с левого края, порядок расположения проводов при обжимке типа T568A должен быть следующим: провод 1 – белый-зеленый; провод 2 – зеленый; провод 3 – белый-оранжевый; провод 4 – синий; провод 5 – белый-синий; провод 6 – оранжевый; провод 7 – белый-коричневый; провод 8 – коричневый.

Шаг 5: Зажмите коннектор RJ-45 в специальный инструмент для обжимки и нажмите его, чтобы провода были надежно закреплены внутри коннектора.

Шаг 6: Проверьте качество обжимки, убедившись, что все провода надежно закреплены и не вылезают из коннектора.

Таким образом, следуя указанным шагам, вы сможете самостоятельно обжать интернет кабель RJ-45 в соответствии с типом T568A.
