Электромагнитное реле — это электрическое устройство, основанное на свойствах электромагнитизма, которое используется для контроля электрических цепей. Реле может быть использовано для включения, отключения, защиты или управления электрическими устройствами и системами. Важной особенностью электромагнитного реле является его способность усиливать слабый сигнал и переключать более высокие токи и напряжения.
Электромагнитное реле состоит из нескольких ключевых компонентов. Основными элементами являются электромагнит, контакты и пружина. Когда электромагнит получает электрический сигнал, он притягивает контакты, что приводит к соприкосновению двух электрических контактов. Это завершает цепь и позволяет проходить электрическому току.
В зависимости от конструкции и назначения существует несколько видов электромагнитных реле. Одностороннее реле открывает и закрывает цепь только при наличии электрического сигнала на определенном контакте. Двустороннее реле может контролировать две отдельные цепи. Интермиттентное реле позволяет периодически включать и отключать электрический ток. А магнитной муфты используются для передачи вращательного движения.
Электромагнитное реле: устройство, виды, маркировка, подключение и регулировка [Электрика electrika]
Устройство электромагнитного реле
Электромагнитное реле – это устройство электрической схемы, которое используется для управления разными устройствами и обеспечения автоматического открытия или закрытия электрических контактов. Оно состоит из электромагнита и пружины, которые взаимодействуют друг с другом. Сторона с электромагнитом называется «приводом», а сторона с контактами – «контактным блоком».
Виды электромагнитных реле
Существует много видов электромагнитных реле, каждое из которых предназначено для определенных целей. Некоторые из них включают в себя:
– Моностабильные: обеспечивают включение только в течение определенного периода времени;
– Двухстабильные: имеют два состояния работы – включено и выключено;
– Полустабильные: могут находиться в состоянии включения или выключения без переключения;
– Универсальные: способны работать с различными напряжениями и токами.
Маркировка электромагнитных реле
Электромагнитные реле обычно маркируются с помощью числовых обозначений. Они содержат информацию о типе, количестве контактов, главном напряжении и других параметрах. Например, реле с маркировкой «12VDC 4PDT» означает, что это реле с номинальным напряжением 12 В постоянного тока и имеющее 4 двойных переключающих контакта.
Подключение электромагнитных реле
Подключение электромагнитных реле должно осуществляться в соответствии со схемой подключения, предоставленной производителем. Обычно реле имеют четыре ножки: две для питания электромагнита и две для контактов. Питание подается на ножки электромагнита, а управляемые устройства подключаются к контактам. При подключении реле необходимо учитывать совместимость напряжений и токов.
Регулировка электромагнитных реле
Регулировка электромагнитных реле может включать в себя изменение времени задержки включения или выключения, а также чувствительности реле к внешним воздействиям. Для этого используются специальные настройки или потенциометры, которые обычно находятся на корпусе реле. Регулировка реле должна выполняться только квалифицированным специалистом, так как неправильная настройка может привести к неисправностям или потере функциональности.
Устройство электромагнитного реле
- Электромагнит – главный элемент реле, который создает электромагнитное поле при подаче электрического тока.
- Якорь – механическая часть реле, которая приводится в движение в результате действия электромагнитного поля и выполняет функцию коммутации.
- Контакты – проводящие элементы реле, которые соединяются или разъединяются под воздействием якоря и контролируют электрическую цепь.
- Катушка – намотка из провода, которая образует электромагнит и питается от внешнего источника электропитания.
- Регуляторы – элементы, которые позволяют настроить параметры работы реле, например, чувствительность или задержку включения и выключения.
Когда электрический ток проходит через катушку, создается магнитное поле, которое приводит в движение якорь. Якорь механически связан с контактами и, в зависимости от своего положения, может замыкать или размыкать электрическую цепь.
В зависимости от конструкции и назначения существуют различные типы электромагнитных реле. Они могут отличаться по количеству контактов, номинальной мощности, контролируемому электрическому току и многим другим параметрам.
Для подключения электромагнитного реле необходимо обеспечить правильное подключение катушки к источнику питания и контрольных контактов к электрической цепи, которую необходимо управлять. При этом важно соблюдать все требования и электрические параметры, указанные в документации к реле.
Регулировка электромагнитного реле может быть необходима для задания параметров работы, например, задержки включения или выключения. Для этого используются специальные регуляторы, которые могут настраиваться с помощью шестигранного ключа или другого инструмента.
Принцип работы
Когда реле не активно, его контакты расположены в одном положении, называемом покоящимся состоянием. Однако, когда на катушку реле подается электрический ток, она создает магнитное поле, которое притягивает подвижные контакты и заставляет их изменить свое положение.
Изменение положения контактов позволяет реле выполнять различные функции, такие как включение и выключение электрической цепи, изменение направления тока, регулировка мощности и т.д. Принцип работы реле основан на преобразовании электрической энергии в механическую и обратно.
| Тип реле | Принцип работы |
|---|---|
| Пассивное реле | Работает на основе притяжения электромагнита к подвижным контактам |
| Активное реле | Имеет встроенный источник питания, усилитель и датчики для контроля положения контактов |
| Универсальное реле | Сочетает в себе функции пассивного и активного реле |
Принцип работы реле позволяет использовать его в широком спектре электрических и электронных устройств. Электромагнитное реле может быть использовано для автоматического управления, защиты от перегрузок, регулировки тока и напряжения, а также для контроля и измерении различных параметров сигналов.
Компоненты
Электромагнитное реле состоит из нескольких основных компонентов:
- Катушка – это обмотка из провода, через которую протекает электрический ток. Когда ток проходит через катушку, создается магнитное поле, которое активирует реле.
- Якорь – это подвижная часть реле, которая притягивается к ферромагнитному ядру под воздействием магнитного поля. Якорь может быть простым стержнем или пластинкой с намагниченным торцом.
- Контакты – это металлические элементы, которые замыкаются или размыкаются под действием якоря. В электромагнитных реле обычно есть несколько нормально разомкнутых (НР) и нормально замкнутых (НЗ) контактов.
- Флажки – это приспособления, которые соединяют контакты с катушкой. Флажки могут быть разных типов – быстроразъемные или пайка, винтовые или пружинные. Они позволяют обеспечить надежное и безопасное соединение.
- Крышка – это защитный элемент, который накрывает внутренние компоненты реле. Крышка может быть съемной или навинчиваемой, обеспечивая доступ к внутренним элементам и защиту от внешних повреждений.
Все эти компоненты взаимодействуют между собой, создавая электромагнитное поле, которое контролирует работу реле. Правильный выбор и сочетание компонентов позволяет создать надежное и эффективное реле, способное выдерживать различные нагрузки и условия эксплуатации.
Применение
Электромагнитные реле широко применяются в различных областях, где требуется переключение электрических сигналов или управление электротехническими устройствами. Вот некоторые примеры применения:
- Автоматизация процессов: электромагнитные реле используются в промышленности и производственных предприятиях для управления механизмами и автоматических систем.
- Электроэнергетика: реле используются в электросетях для защиты от перегрузки и короткого замыкания.
- Автомобильная промышленность: реле используются в автомобилях для управления системами освещения, стеклоподъемниками, стартерами и т.д.
- Телекоммуникации: реле используются для коммутации сигналов в телефонных и компьютерных сетях.
- Медицинская техника: реле применяются в медицинском оборудовании, таком как сканеры, мониторы и рентгеновские аппараты.
- Домашняя автоматика: реле используются в системах умного дома для автоматического управления освещением, системами отопления и кондиционирования воздуха, а также для автоматического открытия и закрытия дверей и ворот.
Электромагнитные реле являются важной частью современных технологий и находят широкое применение во многих отраслях.
Виды электромагнитных реле
-
Силовые реле. Используются для управления большими электрическими нагрузками, такими как двигатели или нагревательные элементы. Обычно имеют высокую максимальную коммутируемую мощность и большую номинальную силу тока.
-
Маломощные реле. Применяются там, где требуется управление небольшими электрическими нагрузками, например в системах автоматизации или в устройствах безопасности.
-
Управляющие реле. Используются для управления другими реле или устройствами. Они не коммутируют большие токи или мощности, а служат для передачи управляющего сигнала.
-
Твердотельные реле. В отличие от электромеханических реле, они не имеют подвижных частей и используют полупроводники для коммутации электрических цепей. Они обладают высокой надежностью и долговечностью.
-
Телефонные реле. Предназначены для коммутации телефонных линий и обычно имеют специальные разъемы или контакты, совместимые с телефонными системами.
Каждый из этих видов электромагнитных реле имеет свои особенности и применения, и выбор конкретного типа зависит от требований и условий работы системы, в которой они используются.
Разделение по нагрузке
Электромагнитное реле может быть разделено по нагрузке на два основных типа: реле с низким сопротивлением и реле с высоким сопротивлением.
Реле с низким сопротивлением имеют низкое внутреннее сопротивление и обычно используются для управления крупными нагрузками, такими как электрические двигатели или силовые лампы. Они имеют высокую мощность и могут работать при высоких токах. Реле с низким сопротивлением обычно подключаются в параллельную цепь с нагрузкой.
Реле с высоким сопротивлением, наоборот, имеют высокое внутреннее сопротивление и используются для управления малыми нагрузками, такими как светодиоды или сигнальные лампы. Они обеспечивают надежную изоляцию между управляющим сигналом и нагрузкой. Реле с высоким сопротивлением подключаются в серию с нагрузкой.
Выбор типа реле важен для обеспечения надежного и безопасного управления электрическими устройствами. При выборе реле необходимо учитывать требования нагрузки и характеристики электрической цепи.
Разделение по функциональности
Электромагнитные реле могут быть разделены по функциональности на несколько видов:
- Реле времени: это реле, которое позволяет задать определенные временные интервалы для включения или выключения устройств. Они широко используются в автоматических системах управления и автоматическом контроле.
- Реле уровня: данное реле используется для контроля и управления уровнем жидкостей или других сред в резервуарах или емкостях. Оно позволяет включать или выключать насосы или клапаны в зависимости от достижения определенного уровня.
- Реле температуры: это реле, которое используется для контроля и регулирования температуры в системах отопления, холодильных установках и промышленных процессах. Оно может включать или выключать нагревательные элементы или охлаждающие устройства при достижении определенного значения температуры.
- Реле контроля: такие реле используются для контроля и сигнализации о наличии или отсутствии напряжения, тока или других параметров электрической сети. Они часто применяются в электроустановках для безопасности и защиты от неисправностей.
- Реле защиты: это реле, которое предназначено для защиты электрических систем и оборудования от перегрузок, короткого замыкания, превышения напряжения или других аварийных ситуаций. Они активируют защитные механизмы, чтобы предотвратить повреждение оборудования или пожар.
Каждый вид реле имеет свои особенности и применение в различных областях. Выбор правильного типа реле зависит от конкретных требований и характеристик системы или устройства, которое требуется управлять.
Примеры устройств
Существует множество примеров устройств, в которых применяются электромагнитные реле. Рассмотрим некоторые из них:
- Автомобильные реле: используются для контроля электрических сигнальных систем автомобиля, таких как поворотники, фары и стоп-сигналы.
- Промышленные реле: широко используются в промышленности для управления различными процессами, такими как управление двигателями, освещением и температурой.
- Домашние реле: применяются для автоматического контроля и управления электрическими устройствами в доме, например, для включения и выключения света или отопления.
- Телекоммуникационные реле: используются в телекоммуникационных системах для коммутации и управления сигналами.
- Транспортные реле: применяются в системах управления транспортом, таких как лифты, эскалаторы и электрические поезда.
Каждый из этих примеров демонстрирует разнообразные области применения электромагнитных реле и их важность в современной технике и технологиях.
Маркировка электромагнитных реле
Обычно маркировка электромагнитного реле состоит из нескольких символов и цифр, которые указывают на его характеристики и параметры. Вот некоторые из основных символов, которые могут встречаться в маркировке электромагнитных реле:
| Символ | Значение |
|---|---|
| A | Контакт открыт в независимом состоянии |
| B | Контакт закрыт в независимом состоянии |
| C | Нормально закрыт (НЗ) контакт |
| D | Нормально открыт (НО) контакт |
| E | Двойное разделение контактов |
| F | Быстрая активация (турбо) |
| G | Один или несколько отверстий для монтажа |
Кроме символов, в маркировке электромагнитного реле могут также присутствовать цифры и буквы, которые указывают на номинальные значения тока, напряжения и другие параметры. Чтобы правильно интерпретировать маркировку и выбрать подходящее реле, необходимо обратить внимание на его технические характеристики и требования к применению.
Важно помнить, что маркировка может немного отличаться в зависимости от производителя и модели электромагнитного реле. Поэтому перед покупкой и использованием следует ознакомиться с документацией и рекомендациями производителя.

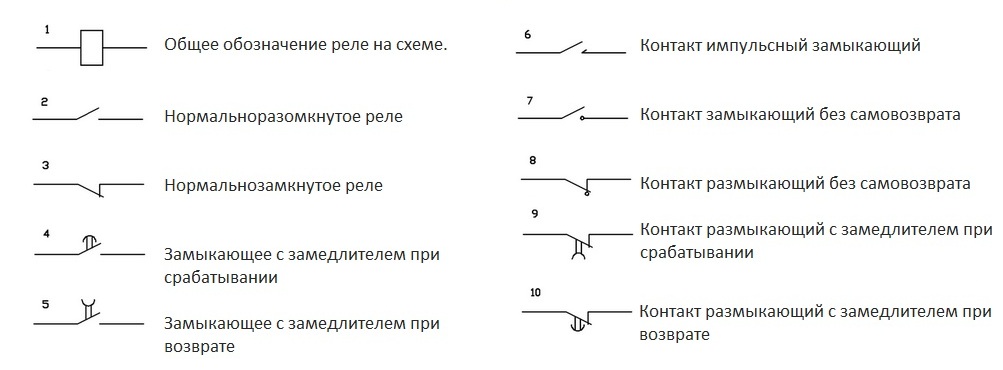

Обозначения параметров
Для обозначения параметров электромагнитного реле используются специальные символы и буквы. Ниже приведены наиболее распространенные обозначения и их значения:
- U – обозначает напряжение питания электромагнита. Значение напряжения указывается в вольтах (В).
- I – обозначает ток, потребляемый электромагнитом. Значение тока указывается в амперах (А).
- R – обозначает сопротивление контактов реле. Значение сопротивления указывается в омах (Ом).
- F – обозначает частоту переключения контактов реле. Значение частоты указывается в герцах (Гц).
- D – обозначает диапазон рабочих температур реле. Значение диапазона указывается в градусах Цельсия (°C).
При выборе электромагнитного реле необходимо обратить внимание на его технические характеристики и правильно интерпретировать обозначения параметров, чтобы убедиться в его совместимости с требованиями системы.
